當前位置:首頁>產品中心>光譜儀及鎖相放大器系列>鎖相放大器

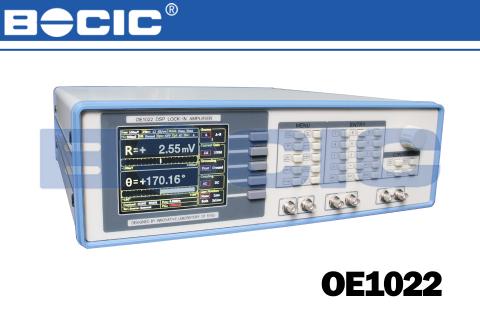

OE1022數字鎖相放大器
    多諧波測量
    FFT頻率分析
    配PC端控制軟件
    6.4英寸彩色顯示屏
    時間常數10us至3ks
    滿量程靈敏度1nV至1V
    1mHz至100kHz測量范圍
  • 產品介紹
  • 產品參數

概    述

OE1022數字鎖相放大器是目前最新款的核心技術產品,是一款高性能、高性價比的測量儀器。基于數字調制、輸出濾波器以及高精度24位數模轉換器(ADC),采用FPGA+ARM平臺架構,能夠精確、快速測量出淹沒在大噪聲中的有效信號分量。而且,OE1022鎖相放大器能夠同時測量輸入信號的幅度和相位信息,在測量精度、工作頻率范圍、信噪比、動態儲備等核心參數方面,均與國際同行業的************相媲美。同時新開發了多諧波測量、高精度FFT等功能,使得OE1022功能可以滿足多種科研及工業用途。


輸入信號通道

鎖相放大器OE1022中所采用的低噪聲模擬前端放大器能夠有效地處理差分信號或者單端信號,其等效輸入噪聲為10nV/√Hz。本通道的輸入阻抗為10M?,在滿量程輸出時能夠檢測到的輸入信號電平為1nV至1V。此外,OE1022能夠應用于輸入電流信號的測量,其前端可變電流增益為106 或 108 V/A。


參考信號通道

當OE1022設定為內部參考信號模式時,儀器內部的高精度振蕩器和數字合成算法能夠產生用于和輸入信號相乘的正弦波信號,內部參考信號幾乎不會受到相位噪聲的影響,相位能夠達到0.01°的分辨率精度。對于設為外部參考信號模式時,參考信號可選擇正弦波信號或者是方波信號,外部參考信號的上升沿或者下降沿會觸發內部的鎖相環(PLL)。


顯示功能

OE1022選用的是5.6英寸的640×480分辨率的TFT彩色屏作為儀器的主顯示屏。本款鎖相放大器所能夠檢測到的數據,例如:信號的X值、Y值、R值、θ值,可以同時以數值、條形圖、XY坐標圖、極坐標顯示等來顯示。

數據bar顯示

XY坐標顯示

Smith 顯示

多諧波同時測量

傳統的鎖相放大器中,同一時間只能測量基頻信號或者某個諧波信號分量。因此對于某些需要同時多個頻率分量的幅值及相位的情況,傳統鎖相放大器無法滿足測量要求。OE1022的數字端將FPGA與ARM技術相結合,實現更高的處理帶寬及更靈活的數字架構,數字處理精度可達到48位,可以同時進行3通道諧波分量的測量。使得1臺OE2031相當于3臺傳統鎖相放大器。


PC軟件操作

本儀器所采用的內部RS232轉USB接口保證用戶能夠在控制計算機上有效地使用OE1022的所有測試功能,包括設定儀器的合理控制參數和讀取儀器所測的數據。本款儀器配備有對應的免費LabVIEW程序,這使得OE1022能夠簡單地應用于復雜的科學實驗當中。在LabVIEW的程序界面上,用戶能夠看到所有的控制命令和儀器反饋的響應。
輸入信號通道
電壓輸入模式             單端輸入或差分輸入
滿量程靈敏度             1nV至1 V 以1-2-5步進遞增
電流輸入增益             106 或 108 V/A
輸入阻抗
        電壓輸入       10MΩ//25pF,直流耦合或交流耦合
        電流輸入       1kΩ至虛地端
共模抑制比               >100 dB(在10 kHz以內),之后以6dB/oct遞減
動態儲備               >100dB
增益精度               典型值為0.2%,******值為1%
噪聲性能
        1 kHz時         <10nV/√Hz(電壓)
                    0.13pA/√Hz (電流)
        100 Hz時       0.013pA/√Hz(電流)
參考信號通道
輸入信號
        頻率范圍       1mHz至102kHz
        輸入信號類型     TTL邏輯電平或正弦波
        輸入阻抗       1MΩ//25pF
相位
        分辨率         0.01°
        絕對相位誤差     <1°
        相對相位誤差     <0.01°
正交性
        內部參考       綜合,在1kHz時<0.0001°rms
        外部參考       在1kHz時:0.005°rms(時間常數為100 ms,12 dB/oct)
諧波檢測               2F,3F,...nF至102kHz(n<32767)
采集時間
        內部參考       即時獲取
        外部參考       (2個周期 + 5ms)或40ms
解調器
穩定性
        數字輸出       所有設置均無零點漂移
        顯示           所有設置均無零點漂移
        模擬輸出       所有動態儲備設置<5ppm/℃
諧波抑制                -90 dB
時間常數               10μs至3ks (<200Hz)
                    10μs至30s (>200Hz)
                    (6、12、18、24dB/oct陡降)
同步濾波器               <200Hz,18、24dB/oct陡降有效
顯  示
顯示屏                 5.6 英寸,640×480真彩色TFT
顯示類型               數值顯示圖、條形圖、XY坐標和極坐標
內部振蕩器
頻率
        范圍           1mHz至102kHz
        精度           25ppm + 30μHz
        分辨率         0.1mHz
        失真度          -80dBc(f<10kHz),-70dBc(f>10kHz)
幅度                   0.001Vrms至5Vrms(分辨率1mVrms)
接  口
RS-232轉USB             RS-232轉USB接口控制和讀取 儀器參數及數據
