- 產品介紹
- 產品參數
|
型號 |
MTS331 |
MTS332 |
MTS333 |
MTS334 |
MTS335 |
MTS336 |
MTS337 |
|
行程 |
50 |
100 |
150 |
200 |
250 |
300 |
400 |
|

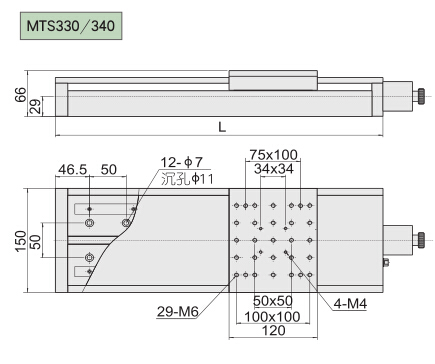

L(mm) |
296 |
346 |
396 |
446 |
496 |
546 |
646 |
|
導軌 |
線性滑塊 |
||||||
|
螺桿導程 |
4 |
5 |
|||||
|
分辨率 |
0.00032 |
0.00039 |
|||||
|
極限速度（mm/s） |
20 |
40 |
50 |
||||
|
重復定位精度 |
＜0.005 |
||||||
|
運動直線度 |
0.015 |
0.015 |
0.02 |
0.02 |
0.02 |
0.025 |
0.025 |
|
運動平面度 |
0.02 |
0.02 |
0.025 |
0.025 |
0.025 |
0.03 |
0.03 |
|
軸向間隙 |
＜0.02 |
||||||
|
步進電機（1.8°） |
42步進電機 |
56步進電機 |
|||||
|
極限靜轉矩(Ncm) |
40 |
50 |
80 |
||||
|
中心負載 |
20 |
30 |
50 |
||||
|
自重 |
5.3 |
5.8 |
6.3 |
6.8 |
7.4 |
8.0 |
11.7 |
|
備注 |
可選配防護罩，應用真空環境中，需單獨訂貨 |
||||||
|
型號 |
MTS341 |
MTS342 |
MTS343 |
MTS344 |
MTS345 |
MTS346 |
MTS347 |
|
行程 |
50 |
100 |
150 |
200 |
250 |
300 |
400 |
|
L(mm) |
296 |
346 |
396 |
446 |
496 |
546 |
646 |
|
導軌 |
線性滑塊 |
||||||
|
螺桿導程 |
4 |
5 |
|||||
|
分辨率 |
0.00032 |
0.00039 |
|||||
|
極限速度（mm/s） |
20 |
40 |
50 |
||||
|
重復定位精度 |
＜0.003 |
||||||
|
軸向間隙 |
＜0.005 |
||||||
|
運動直線度 |
0.012 |
0.012 |
0.02 |
0.02 |
0.02 |
0.025 |
0.025 |
|
運動平面度 |
0.015 |
0.015 |
0.02 |
0.02 |
0.02 |
0.025 |
0.025 |
|
步進電機（1.8°） |
42步進電機 |
56步進電機 |
|||||
|
極限靜轉矩(Ncm) |
40 |
50 |
80 |
||||
|
中心負載 |
20 |
30 |
50 |
||||
|
自重 |
5.3 |
5.8 |
6.3 |
6.8 |
7.4 |
8.0 |
11.7 |
|
備注 |
可選配防護罩，應用真空環境中，需單獨訂貨 |
||||||
